Устройство токарного станка и принцип его работы

Токарный станок — это не просто машина, которая вращает заготовку. Это сложная динамическая система, главная задача которой — обеспечить максимальную жесткость и предсказуемость движений.

Понимание физики процесса позволяет перейти от простого изготовления изделий к управлению их качеством, точностью и шероховатостью поверхности.

Качество итогового изделия зависит не столько от отдельных узлов, сколько от их слаженной работы в едином контуре, известном как система СПИД (Станок — Приспособление — Инструмент — Деталь).

Физика процесса токарной обработки

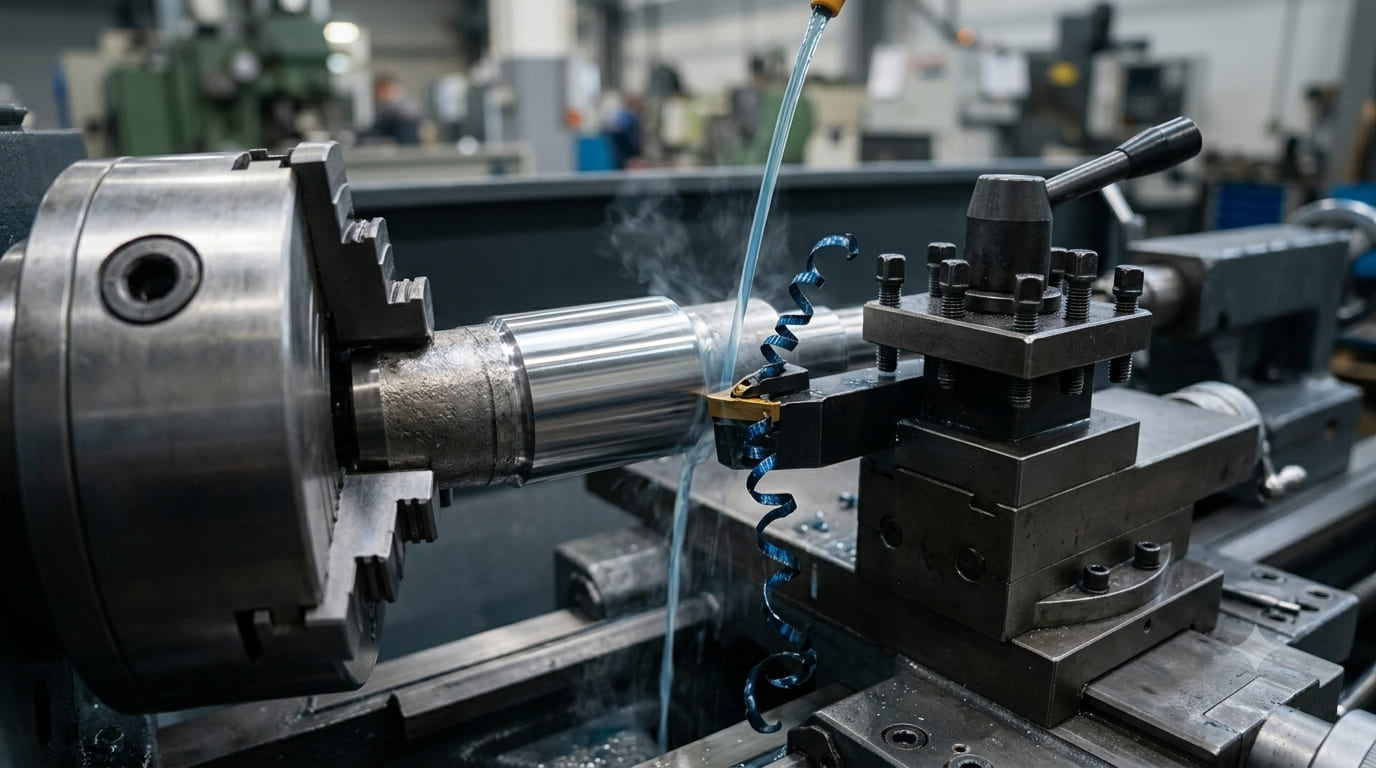

В основе токарной обработки лежат два фундаментальных относительных движения. Первое — главное движение резания — это вращение заготовки, закрепленной в шпинделе. Второе — движение подачи — это поступательное перемещение режущего инструмента вдоль или поперек оси вращения заготовки.

Принцип сочетания этих двух движений позволяет снимать слой материала, формируя стружку и создавая изделие нужной формы и размера.

Ключ к пониманию результата обработки лежит в концепции системы СПИД. Каждый из её четырёх элементов — станок, патрон или центр (приспособление), резец (инструмент) и сама заготовка (деталь) — обладает собственной упругостью и податливостью. Итоговая точность изделия определяется жесткостью самого слабого звена в этой цепи.

Даже самый современный станок не даст качественного результата, если инструмент имеет слишком большой вылет или заготовка закреплена неправильно.

В зависимости от направления движения подачи выделяют несколько основных видов токарных операций:

• Наружное точение: резец движется вдоль оси вращения, обрабатывая внешнюю цилиндрическую поверхность.
• Растачивание: инструмент перемещается вдоль оси внутри существующего отверстия, увеличивая его диаметр.
• Подрезка торца: резец движется перпендикулярно оси вращения, обрабатывая плоскую торцевую поверхность изделия.

Как устройство станка влияет на точность

Каждый узел токарного станка выполняет не просто механическую, а метрологическую функцию. От состояния и устройства узла напрямую зависит, уложится ли готовое изделие в заданные допуски.

• Станина
  Это массивное чугунное основание, на котором монтируются все остальные узлы. Её главная задача — гасить вибрации, возникающие в процессе резания. Литой чугун благодаря своей структуре эффективно поглощает колебания, обеспечивая стабильность всей системы СПИД. Недостаточная масса или жесткость станины неизбежно приводит к вибрациям («дроби») и ухудшению качества поверхности.
• Шпиндельный узел (передняя бабка)

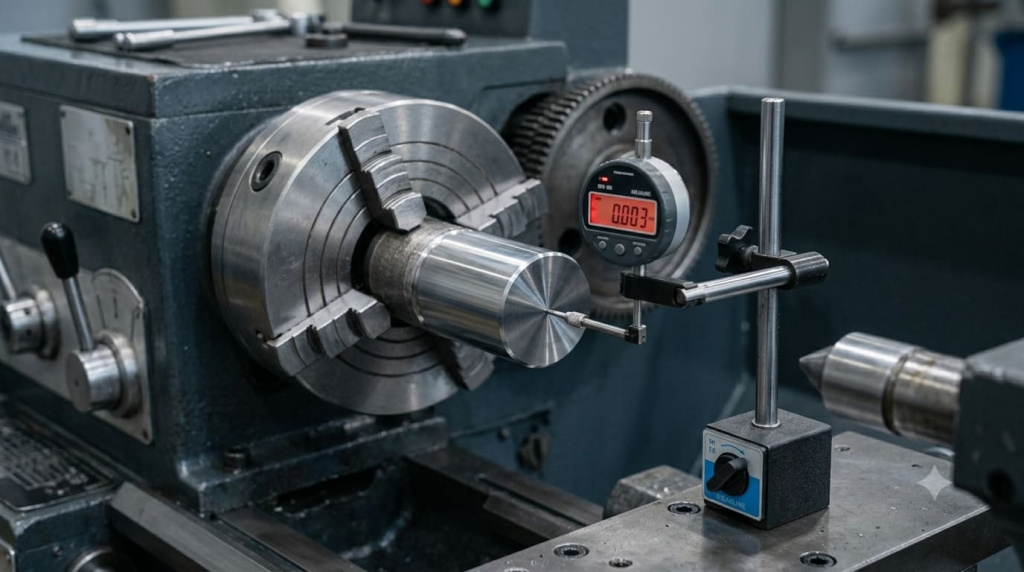

  Включает в себя шпиндель, подшипники и коробку скоростей. Шпиндель отвечает за вращение заготовки. Его точность определяется радиальным и осевым биением. Превышение допустимого биения приводит к тому, что изделие получается некруглым или с погрешностью формы, а допуски по международной системе не выдерживаются.
• Суппорт и фартук
  Суппорт перемещает резцедержатель с резцом. Его продольные и поперечные салазки позволяют двигать инструмент вдоль и поперек оси станка. Фартук преобразует вращение ходового вала или винта в поступательное движение суппорта. Люфты в направляющих суппорта или износ гайки ходового винта приводят к погрешностям формы — конусности или бочкообразности изделия.
• Поддержка заготовки (задняя бабка и люнет)
  При обработке длинных и тонких заготовок возникает риск их прогиба под действием сил резания. Чтобы этого избежать, используют поддержку. Если вылет заготовки из патрона превышает 3–4 её диаметра, необходимо использовать заднюю бабку с вращающимся центром. Для поддержки очень длинных валов в средней части применяют люнеты — подвижные или неподвижные опоры.



Получите точные детали по вашим чертежам

Достижение высокой точности требует не только знаний, но и идеально отлаженного оборудования. Если для вашего проекта нужны детали со строгим соблюдением допусков и гарантией качества, наши специалисты готовы выполнить токарные работы по вашим чертежам.

Когда вылет резца становится критическим

Настройка резцедержателя определяет вылет инструмента — расстояние от точки крепления до режущей кромки. Чем больше вылет, тем ниже жесткость инструмента и тем выше риск возникновения вибраций. Это особенно критично при внутреннем точении (растачивании), где вылет часто бывает значительным.

При настройке токарь использует инженерные ориентиры по максимальному вылету расточных оправок в зависимости от их материала:

• Стальная оправка: до 4 диаметров оправки (4xBD).
• Твердосплавная оправка: до 6 диаметров оправки (6xBD).
• Демпфированная система (стальная): до 10 диаметров оправки (10xBD).

Превышение этих значений почти гарантированно вызывает вибрацию, которая портит поверхность и может привести к поломке инструмента.

Другой важный фактор — радиус вершины режущей пластины. Большой радиус теоретически позволяет получить более гладкую поверхность при той же подаче. Однако он увеличивает радиальную составляющую силы резания, которая отжимает резцедержатель с инструментом и заготовку. На тонких и длинных валах это может спровоцировать вибрацию.

Технология финишной обработки предусматривает выбор материала инструмента — твердого сплава или кермета. Твердосплавные пластины с покрытием более универсальны и ударопрочны. Кермет (металлокерамика) обеспечивает превосходное качество поверхности и высокую износостойкость, но более хрупок и требует стабильных условий резания без ударов.

Как режимы резания влияют на качество поверхности

Режимы резания — скорость, подача и глубина — напрямую определяют производительность и итоговое качество детали.

Ключевым параметром является скорость резания (Vc), которая измеряется в метрах в минуту. Она рассчитывается по формуле: Vc = (π * D * n) / 1000, где D — диаметр обработки (мм), а n — частота вращения шпинделя (об/мин).

Этот принцип расчета объясняет, почему для поддержания постоянной скорости резания на станках с ЧПУ обороты шпинделя должны увеличиваться по мере уменьшения диаметра обработки.

Качество поверхности, или шероховатость (Ra), теоретически зависит от подачи на оборот (f) и радиуса при вершине инструмента (RE).

Расчетное значение можно найти по упрощенной формуле: Ra ≈ f2 / (8 * RE). Из неё видно, что для получения меньшей шероховатости (более гладкой поверхности) нужно уменьшать подачу или увеличивать радиус инструмента.

Выбор требуемой шероховатости не произволен. Он регламентируется функциональным назначением поверхности. ГОСТ Р 70117–2022 содержит рекомендации по выбору Ra в зависимости от типа детали, условий её работы и требуемых допусков.

Типовые ошибки, которые приводят к браку

Даже на исправном станке можно получить бракованную деталь, если не понимать физику процесса. Вот несколько распространённых проблем и их причин.

• Вибрация
  Проявляется в виде характерной «дроби» на поверхности. Чаще всего вызвана недостаточной жесткостью системы СПИД: слишком большим вылетом инструмента или детали, износом подшипников шпинделя, неверно подобранными режимами. Для подавления вибрации пробуют изменить частоту вращения, уменьшить вылет или увеличить глубину резания, чтобы резец стабильно врезался в материал, а не терся о него.
• Нарост на кромке (BUE)
  При обработке вязких, «липких» материалов (например, низкоуглеродистых сталей или алюминия) на режущую кромку налипают частицы срезаемого металла. Это ухудшает качество поверхности и меняет геометрию инструмента. Основная причина — слишком низкая скорость резания. Решение — увеличить Vc до значений, рекомендованных производителем инструмента.
• Эффект конуса
  Деталь получается конической, хотя должна быть цилиндрической. Причина кроется в отжиме (упругой деформации) заготовки или инструмента под действием сил резания, а также в непараллельности осей передней и задней бабок.
• Пружинный проход
  Для компенсации упругой деформации системы опытные токари используют «пружинный проход». Это чистовой проход, выполняемый повторно с теми же настройками, без изменения положения резца. Он позволяет снять тот небольшой слой металла, который остался на детали из-за отжима системы на предыдущем проходе.

Современные стандарты безопасности при токарных работах

Современные требования безопасности, закрепленные в ТР ТС 010/2011 «О безопасности машин и оборудования» и стандарте ISO 23125, направлены на предотвращение травм через анализ механических рисков.

• Риск захвата
  Вращающийся патрон, деталь или пруток представляют главную опасность. Категорически запрещено работать на универсальных станках в перчатках, свободной одежде с длинными рукавами. Ткань может быть мгновенно захвачена вращающимся элементом, что приводит к тяжелейшим травмам.
• Контроль стружки

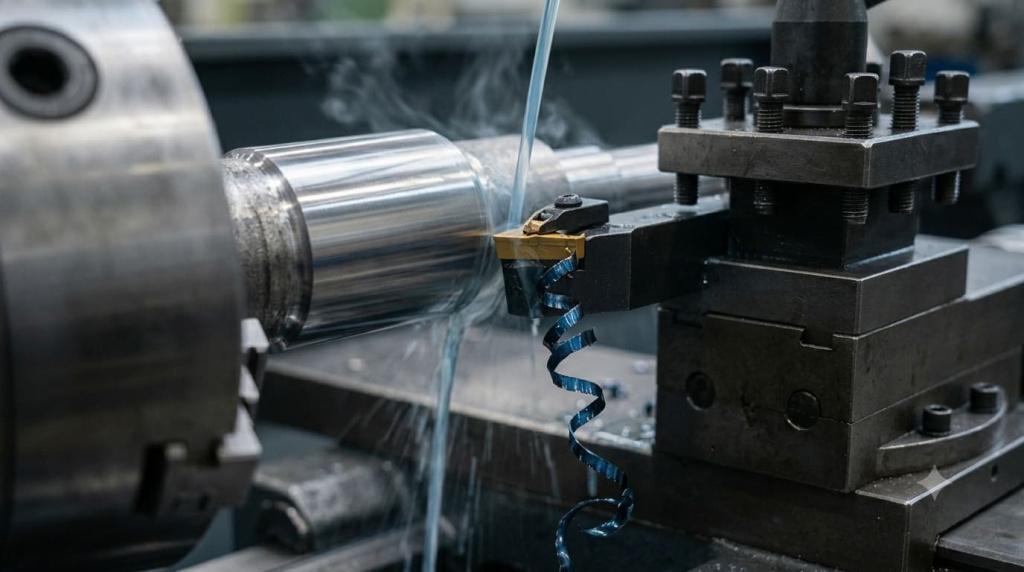

  Длинная сливная стружка («борода») не менее опасна. Она может запутаться вокруг детали или инструмента, а также нанести резаные раны оператору. Для её удаления используют специальные крючки или щетки, и делать это можно только после полной остановки станка. Современные режущие пластины имеют специальную геометрию (стружколом), которая обеспечивает дробление стружки на короткие, безопасные сегменты.
• Защитные экраны
  Зона резания на современных станках должна быть оборудована защитным экраном с блокировкой. Эта система (interlock) не позволяет запустить вращение шпинделя при открытом экране, защищая оператора от вылетающей стружки и смазочно-охлаждающей жидкости (СОЖ).

Часто задаваемые вопросы

Почему резец дребезжит на чистовых проходах?

Часто это вызвано слишком малой глубиной резания, когда резец не «врезается» в материал, а трется о поверхность. Силы трения вызывают автоколебания. Попробуйте немного увеличить глубину резания (она должна быть больше радиуса вершины пластины) или сократить вылет инструмента.

Почему при подрезке торца к центру поверхность становится рваной?

Это происходит из-за падения окружной скорости резания (Vc) почти до нуля в центре детали. На низких скоростях металл начинает не срезаться, а сминаться и рваться. На станках с ЧПУ эту проблему решает функция постоянной скорости резания (CSS), которая автоматически увеличивает обороты шпинделя при подходе к центру. На универсальных станках рекомендуется использовать острый инструмент и по возможности вручную увеличивать обороты.

Когда необходимо использовать люнет?

Общее правило гласит: если вылет незакрепленного конца детали из патрона превышает 3–4 её диаметра (L > 4D), необходимо использовать дополнительную опору. Для поддержки торца используют заднюю бабку, а для поддержки средней части длинного вала — подвижный или неподвижный люнет. Это предотвращает прогиб детали и вибрации.

Можно ли заменить шлифование точением?

Да, в ряде случаев это возможно. Технология чистового точения закаленных сталей (Hard Part Turning, HPT) позволяет обрабатывать материалы твердостью до 65 HRC. Современные инструменты из кубического нитрида бора (CBN) обеспечивают точность до IT6 и шероховатость Ra 0.2–0.4 мкм, что сопоставимо со шлифованием и часто оказывается быстрее и экономичнее.
