Отправьте чертёж или эскиз. Специалисты компании уточнят толщину и характеристики капролона, требования к кромке и сроки, после чего подготовят расчёт заказа.
Задать вопросЦена гидроабразивной резки ПА-6 рассчитывается по чертежу или эскизу. На цену влияют толщина исходного листа, суммарная длина контура, количество врезок, требуемое качество кромки, сложность раскладки и объём партии. При серийном заказе изделия размещают на листе с помощью карты резки: плотная раскладка уменьшает отход сырья и помогает снизить затраты на изготовление.
Ориентировочные расценки на гидроабразивную резку пластика указаны за погонный метр реза:
| Толщина пластика, мм | Цена за 1 пог. м реза, руб. |
|---|---|
| 3 | 80 |
| 6 | 140 |
| 10 | 180 |
| 15 | 260 |
| 20 | 370 |
| 40 | 440 |
| 60 | 580 |
В прайс-листе указана начальная стоимость. На расчёт влияют дополнительные операции и условия заявки.
Чтобы узнать, сколько стоит раскрой капролона для конкретного изделия, приложите DXF, DWG, CDR, PDF, модель SolidWorks либо эскиз с размерами. Специалисты проверят замкнутость контуров, оценят длину резки и количество пробивок, предложат вариант раскладки и подготовят расчёт.
Что учитывают при резке капролона ПА-6
Капролон — блочный полиамид-6, который применяют для втулок, направляющих, роликов, прокладок, изолирующих элементов и других конструкционных изделий. Материал хорошо поддаётся механической обработке, но обладает особенностями, важными для точной резки.
Влагопоглощение. ПА-6 поглощает влагу, поэтому размеры изделия зависят от состояния сырья и условий эксплуатации. Если предусмотрена посадка под вал или подшипник, это нужно указать в чертеже и согласовать припуск под последующую обработку.
После отделения узкой или асимметричной детали от листа её может повести. Риск оценивают по форме, толщине и расположению контуров; при необходимости меняют последовательность резки или оставляют технологические перемычки.
Марка сырья. Натуральный, графитонаполненный, маслонаполненный и другие варианты ПА-6 отличаются свойствами. В заявке желательно указать точную марку и приложить паспорт партии.
Состояние исходного листа. Для сырья заказчика важны плоскостность листа, отсутствие трещин и скрытых включений, фактические габариты и сечение.
Гидроабразивная резка относится к холодным методам: кромка не оплавляется и не получает зону термического влияния. При этом готовность изделия к установке определяется не только способом резки, но и допуском. Для резьбы, посадочных отверстий, карманов и точных сопряжений после гидрорезки может потребоваться фрезерная или токарная доводка.
Качество кромки, конусность и точка врезки
Абразивная струя постепенно теряет энергию при прохождении через материал. Поэтому верхняя и нижняя границы пропила могут отличаться, а в нижней части кромки при быстром режиме заметнее следы струи. Чем выше требование к качеству поверхности, тем медленнее ведут режущую головку и тем больше машинного времени требуется на выполнение работы.
Конусность — естественная особенность гидроабразивной резки. Её величина зависит от толщины капролона, скорости подачи, состояния сопла и траектории. Для ответственных размеров технолог подбирает режим и согласовывает, нужен ли припуск. Единый допуск для любой толщины и геометрии установить нельзя: требования следует указывать на чертеже.
Отдельно учитывается точка пробивки. В начале резки струя может оставить локальный след, поэтому заход по возможности размещают в отходной части, а не на чистовом контуре. У маленьких изделий и узких перемычек также проверяют устойчивость на рабочем столе, чтобы элемент не сместился после отделения.
После резки изделие очищают от шлама и абразива. Если лицевая поверхность критична, это следует отметить в заявке: технолог определит ориентацию листа и способ защиты от матирования рядом с резом.
Когда выгодно заказать гидроабразивную резку капролона
Гидроабразивная резка капролона подходит для сложных плоских контуров, небольших и средних партий, а также толстых листов, для которых нежелателен нагрев. За одну установку можно вырезать наружный контур и внутренние отверстия, а цифровая раскладка помогает экономно использовать сырьё.
В сравнении с лазером резка не плавит полиамид и не оставляет термически изменённую кромку. Это важно для изделий, у которых необходимо сохранить свойства сырья около контура.
В сравнении с фрезерованием гидроабразивная резка удобна для получения плоской заготовки непростой геометрии. Фрезерование остаётся предпочтительным, если нужны карманы, резьба, фаски, пространственная геометрия или точные посадочные поверхности. На практике технологии часто дополняют друг друга: сначала выполняют раскрой с припуском, затем доводят только ответственные участки.
В сравнении с пилой водоабразивная струя позволяет получить криволинейный контур и внутренние вырезы без отдельной оснастки. Для простого прямого реза пила может оказаться экономичнее, поэтому способ выбирают по чертежу, а не только по сырью.
Как подготовить заявку на расчёт
Для заказа гидроабразивной резки капролона укажите:
- марку ПА-6, сечение и габариты листа;
- количество изделий и желаемый срок;
- критические размеры, допуски и лицевую сторону;
- нужен ли припуск под механическую обработку;
- принадлежит сырьё заказчику или его требуется включить в расчёт;
- требования к упаковке, выдаче остатков, доставке или самовывозу.
Предпочтителен векторный файл в масштабе 1:1 с замкнутыми контурами без дублей и разрывов. Если готового чертежа нет, пришлите понятный эскиз с размерами — специалисты ПК «Антей» переведут его в чертёж и при необходимости подготовят техническую документацию.
Как выполняется гидроабразивная резка капролона

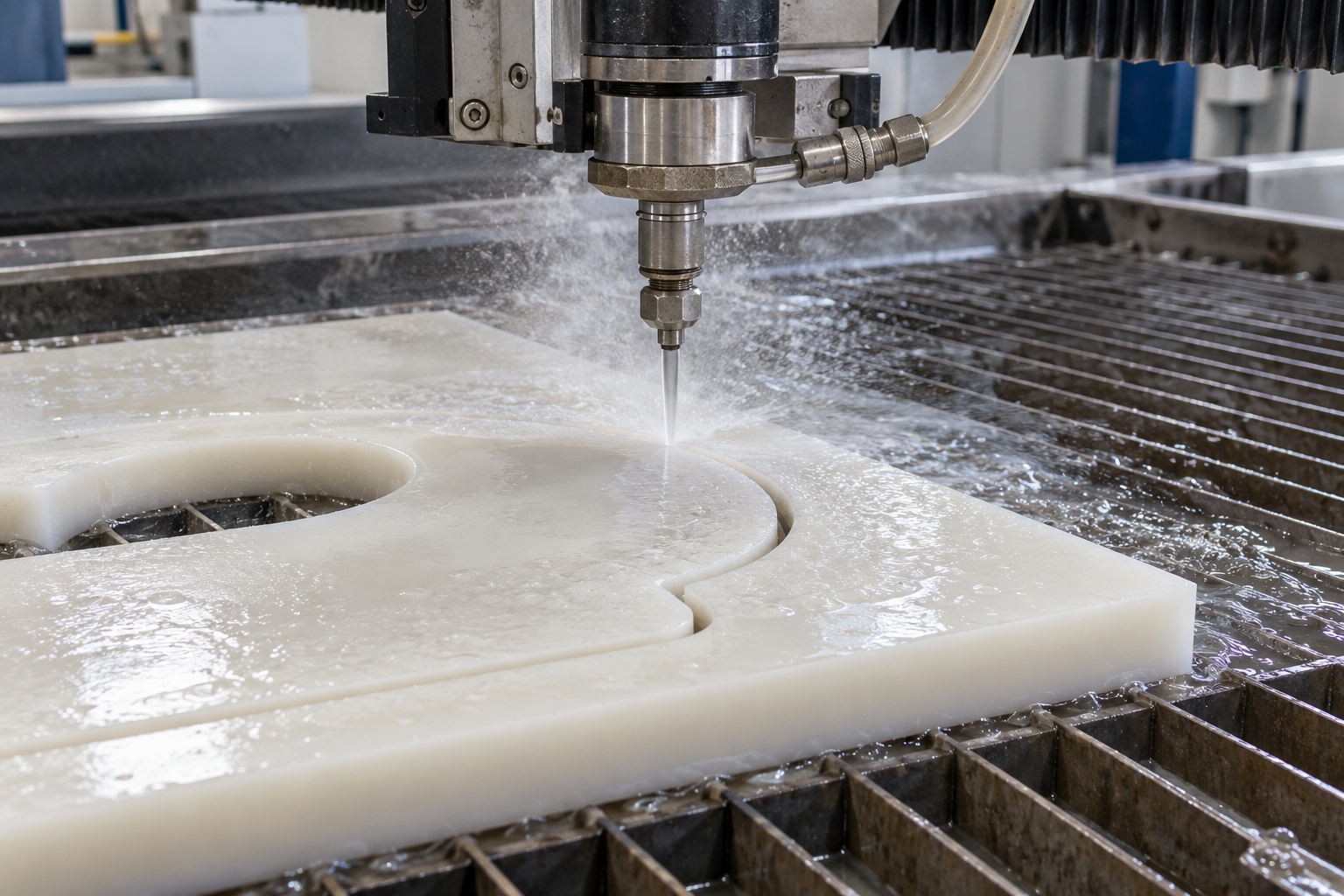

Раскрой капролона выполняют на станке с ЧПУ по цифровому файлу. Струя воды с абразивом проходит по заданному контуру без локального нагрева, поэтому у кромки не образуется зона термического влияния.
Перед запуском технолог проверяет геометрию и замкнутость контуров, выбирает точки врезки, составляет карту раскладки и подбирает скорость подачи с учётом толщины ПА-6 и требований к кромке.
После согласования чертежа и стоимости заказ запускают в работу. Готовые детали очищают от остатков абразива; необходимость механической доводки ответственных поверхностей согласовывают отдельно.
Для расчёта передайте чертёж или эскиз, укажите марку и толщину капролона, количество деталей, допуски и желаемый срок выполнения.
Часто задаваемые вопросы
Для ответственной посадки припуск обычно согласуют отдельно. Его величина зависит от сечения листа, геометрии, требуемого допуска и последующей операции. Универсальное значение без чертежа может привести к лишней обработке или браку.
ПА-6 гигроскопичен, поэтому состояние сырья учитывают при назначении точных размеров. Для изделий с малым зазором важно сообщить условия эксплуатации и определить, в каком состоянии будет проводиться контроль.
Если требования к контуру допускают качество гидроабразивной резки, дополнительная операция может не понадобиться. Резьбы, точные посадки, карманы и особо чистые поверхности обычно выполняют последующей механической обработкой.
Возможность и условия приёмки исходного листа следует согласовать до расчёта. Понадобятся сведения о марке, толщине, габаритах и состоянии листа, а также требования к возврату деловых остатков.
Срок определяют объём партии, сложность раскладки, количество врезок, требуемое качество кромки и текущая загрузка оборудования. Для срочной заявки возможность экспресс-резки уточняют у менеджера.
