Лазерная резка металла
ПК Антей предлагает услуги по резке металла лазером
Качественная резка на швейцарском оборудовании Bystronic
Качественная резка на швейцарском оборудовании Bystronic
- Работаем с разными форматами: AutoCAD (.dxf, .dwg), CorelDraw (.cdr), AdobeReader (.pdf), SolidWorks и другими;
- При необходимости доработаем Вашу идею и подготовим всю необходимую техническую документацию.
- Получить консультацию
Выполняем чертежи по образцам и эскизам заказчика
Отправляем бесплатный образец для оценки качества
Лазерная резка в максимально короткие сроки
Делаем скидки на лазерную резку оптовым покупателям
Доставка по СПб и в другие регионы России
Стоимость лазерной резки металла в Санкт-Петербурге
Итоговая цена работ зависит от вида металла, его толщины, длины. В таблице приведена цена за 1 метр лазерной резки металла в СПб с учетом НДС. Принимаем заказы на сумму от 7000 рублей.
| Толщина металла | Черная сталь | Оцинковка | Нержавейка | Алюминий | Алюминий |
|---|---|---|---|---|---|
| 1.0 мм | 9,00 руб. | 9,50 руб. | 10,00 руб. | 9,00 руб. | по запросу |
| 1.5 мм | 10,0 руб. | 15,50 руб. | 15,00 руб. | 14,00 руб. | по запросу |
| 2.0 мм | 13,5 руб. | 22,50 руб. | 23,00 руб. | 22,00 руб. | по запросу |
| 2.5 мм | 16,5 руб. | 25,00 руб. | 27,00 руб. | 28,00 руб. | по запросу |
| 3.0 мм | 18,0 руб. | 33,00 руб. | 33,00 руб. | 37,00 руб. | по запросу |
| 4.0 мм | 26,0 руб. | 48,00 руб. | 56,00 руб. | по запросу | |
| 5.0 мм | 36,0 руб. | 63,00 руб. | 70,00 руб. | по запросу | |
| 6.0 мм | 42,0 руб. | по запросу | |||
| 8.0 мм | 62,0 руб. | по запросу | |||
| 10.0 мм | 79,0 руб. | по запросу | |||
| 12.0 мм | 91,0 руб. | по запросу | |||
| 14.0 мм | 108,0 руб. | по запросу | |||
| 16.0 мм | 120,0 руб. | по запросу | |||
| 18.0 мм | по запросу | ||||
| 20.0 мм | по запросу |
Основными преимуществами лазерной резки металла являются:
- максимальная точность,
- высокая скорость раскроя,
- отсутствие механических воздействий на стальную поверхность металла,
- минимальная деформация металла в зоне реза.
Заказать
Требования к макетам и металлам
Принимаем в работу металлы, соответствующие следующим условиям:- Металлический лист для лазерной резки:
- имеет минимальные габариты 3000 х 1500 мм;
- имеет прямоугольную форму;
- лишен заломов, загибов, пятен коррозии.
- Каждое технологическое поле имеет минимальный размер 10 мм.
- Отклонение от плоскости проката не превышает 5 мм по длине 2500 мм.
- в электронном формате AutoCad или КОМПАС;
- с контурами деталей:
- расположенными в нулевом слое чертежа;
- замкнутыми для всех элементов;
- выполненными в графических примитивах (в виде простейших геометрических фигур, используемых для создания векторных рисунков — линий, дуг, окружностей);
- без использования:
- коротких штрихов, пересечений, двойных или наложенных линий — по таким линиям станок будет резать дважды, что увеличивает стоимость лазерной резки;
- 3D-полилиний, сплайнов (элементов, не подлежащих обработке лазерной резкой);
- в отдельном файле для каждой развертки для лазерной резки (название файла должно отражать наименование детали или изделия в развертке);
- в масштабе 1:1.

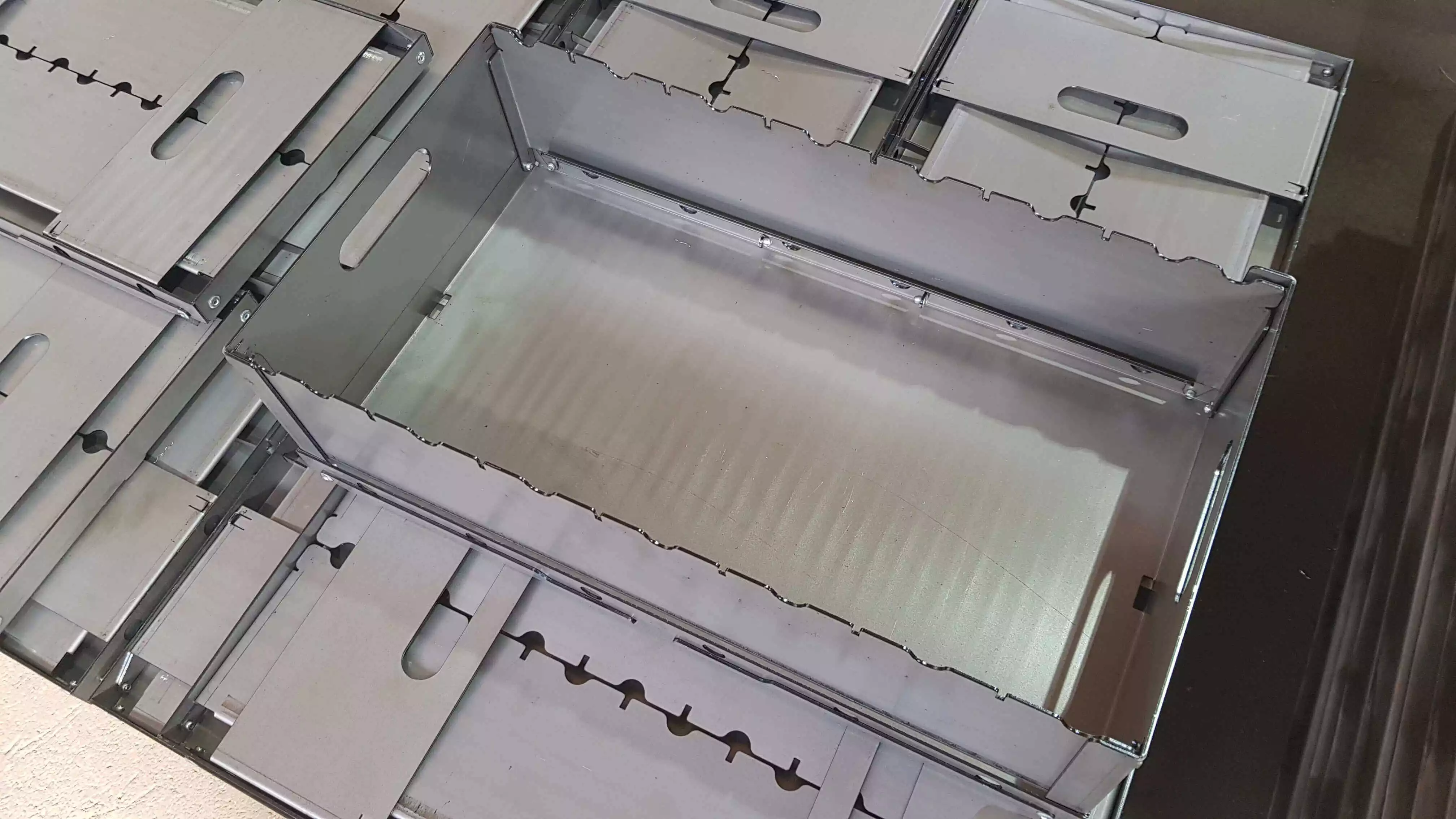

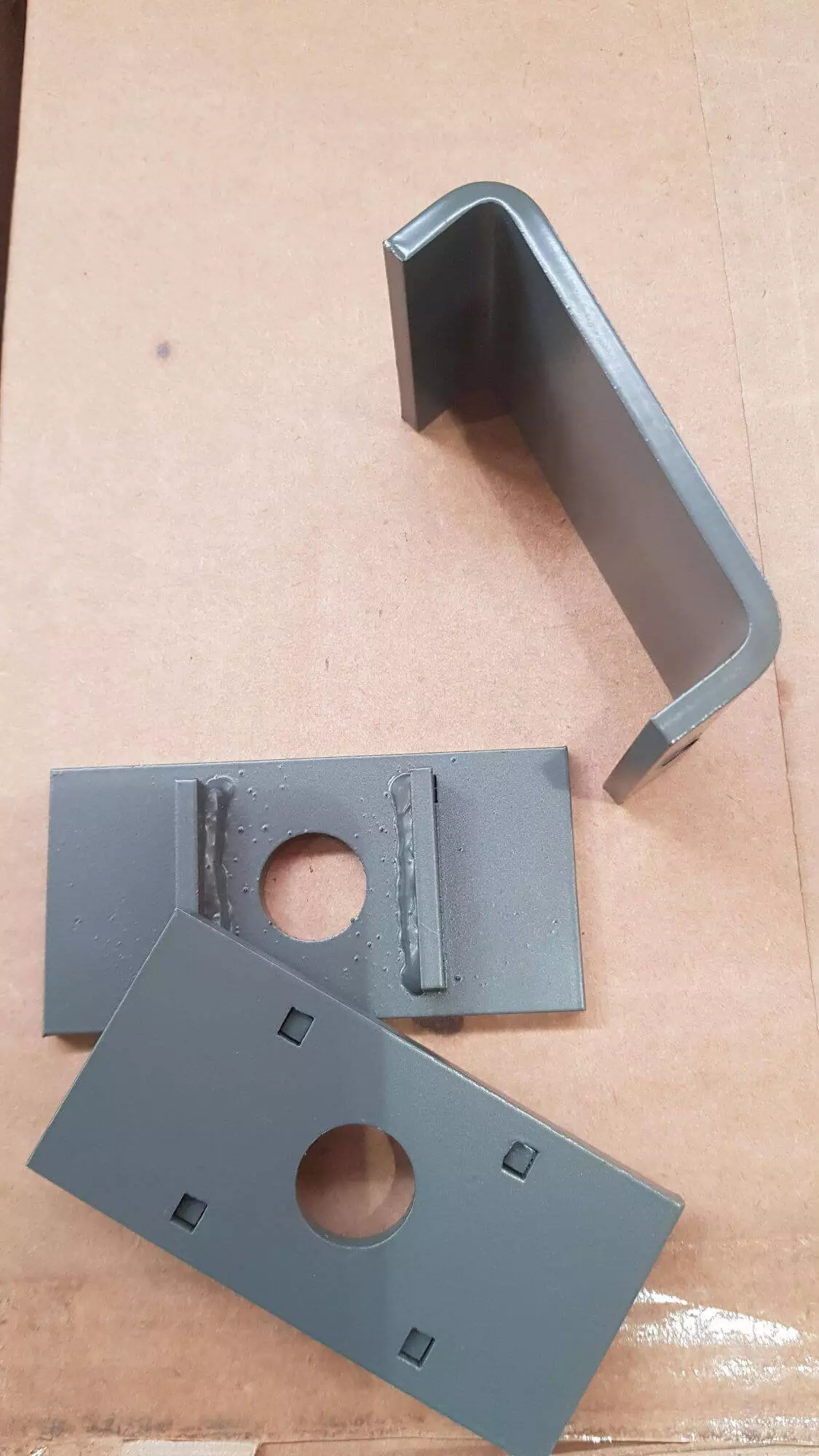

Наши работы
Достоинства лазерной резки металлов
- Минимальное количество отходов. Лазерная резка даже по сложным контурам, проводится в соответствии с чертежом.
- Быстрая резка без заусенцев, дефектов, трещинок. Полная автоматизация процесса с нагревом металла до температуры испарения обеспечивает высочайшую точность и чистоту реза без дополнительной механической обработки.
- Совместимость с любыми металлами и сплавами благодаря универсальности станка.
- Сохранение зеркально глянцевой поверхности материала (металл не подвергается механическому воздействию).
- Оперативное изготовление изделий из металла нужной конфигурации, толщины и размеров. Современное оборудование позволяет осуществлять лазерный раскрой объемных (толстых или длинных) деталей без форм для литья.
Этапы лазерной резки в ПК Антей
Звонок или заявка
Связаться с менеджером одним из указанных на сайте способом
Техническое задание
Предоставить чертеж или эскиз для расчета цены изготовления деталей из металла
Согласование
Обсудить подробности лазерной резки, подписать спецификацию и договор
Изготовление
Резка металла и доставка изделия на указанный вами адрес

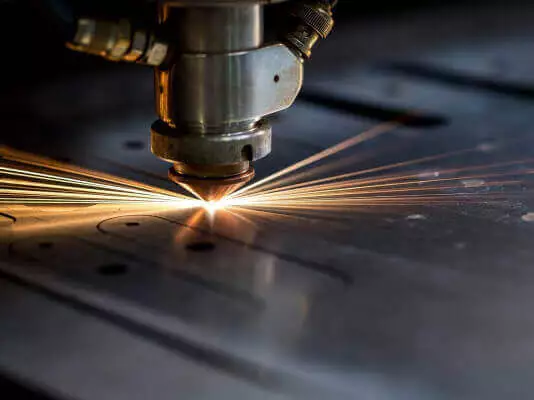

Принцип действия
Лазерная резка металла осуществляется сквозным прожигом. Луч лазера имеет высокую мощность за счет малого диаметра и локальной фокусировки. Под воздействием излучения верхний слой металла начинает плавиться, достигая температуры кипения. Происходит испарение частиц материала с поверхности. При этом металлический лист остается в неподвижном положении, а головка станка в точности следует заданной траектории.
Применение
Лазерный раскрой широко применяется в приборостроении, автомобилестроении (изготовление комплектующих) для изготовления деталей со сложной геометрией, контуром и для мелких изделий. В том числе:
- автомобильных комплектующих;
- элементов мебели;
- машиностроительного и торгового оборудования;
- трафаретов;
- вывесок;

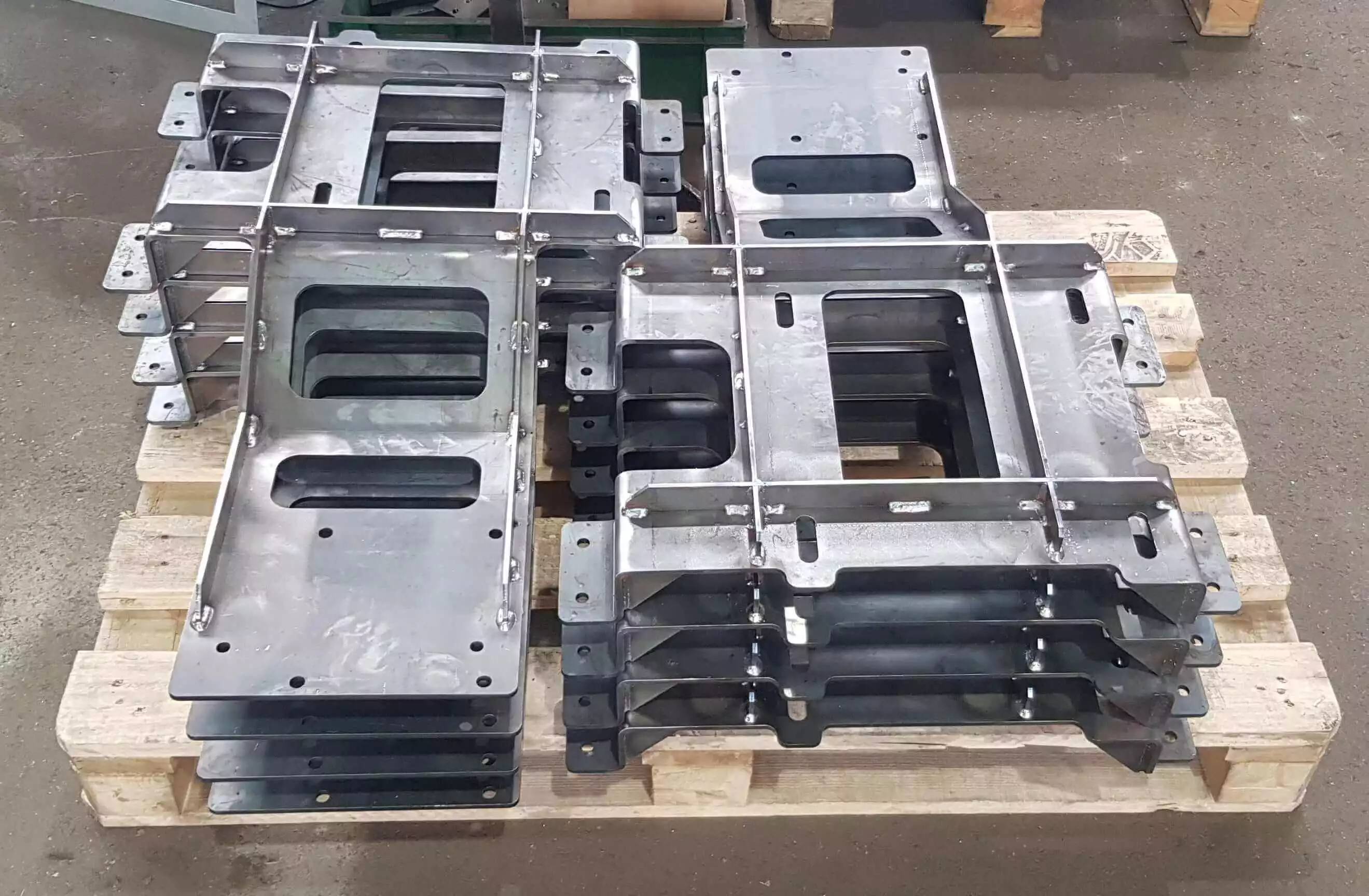

Фото с нашего производства
Наше оборудование
На своем производстве в Санкт-Петербурге используем станок для резки металла лазером Bystronic Laser Bysprint 3015 швейцарского производителя, который обеспечивает:
Эффективную резку металла CO2₂ лазером для первоклассного качества во всем диапазоне толщины заготовок
Бесперебойный процесс и максимальную производительность благодаря мощности до 6 киловат
Характеристики:
| Установка для лазерной резки | Bystronic Laser AG CH-3362 Модель - Bysprint 3015 |
| Номинальный размер обрабатываемых листов для лазерной резки | х - 3000 мм; y - 1500 мм. |
| Зона лазерной резки | х - 1500 мм; y - 3000 мм; z - 10 мм. |
| Максимальная скорость позиционирования параллельно осям x, y | 100 м./мин. |
| Максимальная скорость позиционирования одновременно по обеим осям | 140 м./мин. |
| Точность позиционирования Ра* | ± 0.1 мм. |
| Погрешность повторного позиционирования Ps* | ± 0.05 мм. |
| Максимальный вес заготовки | 750 кг. |
| Вес установки** | 12000 кг. |
| Управление с помощью терминала | Управление с помощью ручного пульта управления и сенсорного дисплея ByVision |
Часто задаваемые вопросы
Стоимость за 1 метр реза может меняться от 4,5 до 310 рублей и зависит от следующих параметров:
- типом и толщиной металла (чем она меньше, тем ниже цена резки);
- общей длиной реза;
- сложностью резки (наличие окружностей, углов, перемычек, диаметр отверстий, число врезаний и пр.);
- а также тем, чей металл используется в ходе работы (принадлежит он заказчику или ПК «Антей»).
Те, что дают оптические эффекты, например, медь — отражающийся от нее луч может повредить линзу станка. Нельзя также резать стекло — лазерный луч проходит его насквозь.
Плазменная резка (при помощи сжатой дуги) практична при обработке заготовок, толщина которых превышает 6 мм. Однако при работе с материалами меньшей толщины плазменная резка заметно уступает лазерной, которая позволяет получать элементы сложной конфигурации, почти не деформируя материал. Резы лазером более узкие, с выверенными размерами, кромки резов — ровные, четко перпендикулярные.
Лазерные установки достаточно дороги и потребляют немало электроэнергии, поэтому стоимость услуг, которые оказывают с их помощью, не может быть низкой.
250 мкм. Это минимальное значение ширины разреза, который можно выполнить с помощью луча лазера.
Мы работаем в соответствии с различными ГОСТ и ОСТ, которые применяются в сфере работы с металлами. Качество лазерной резки соответствует международному стандарту ISO 9013.
