Этот метод дает точную и качественную кромку. Он исключает деформации, оплавление и микротрещины. Технология важна в производстве металлических изделий, где нужно сохранить свойства заготовки и получить детали сложной формы.

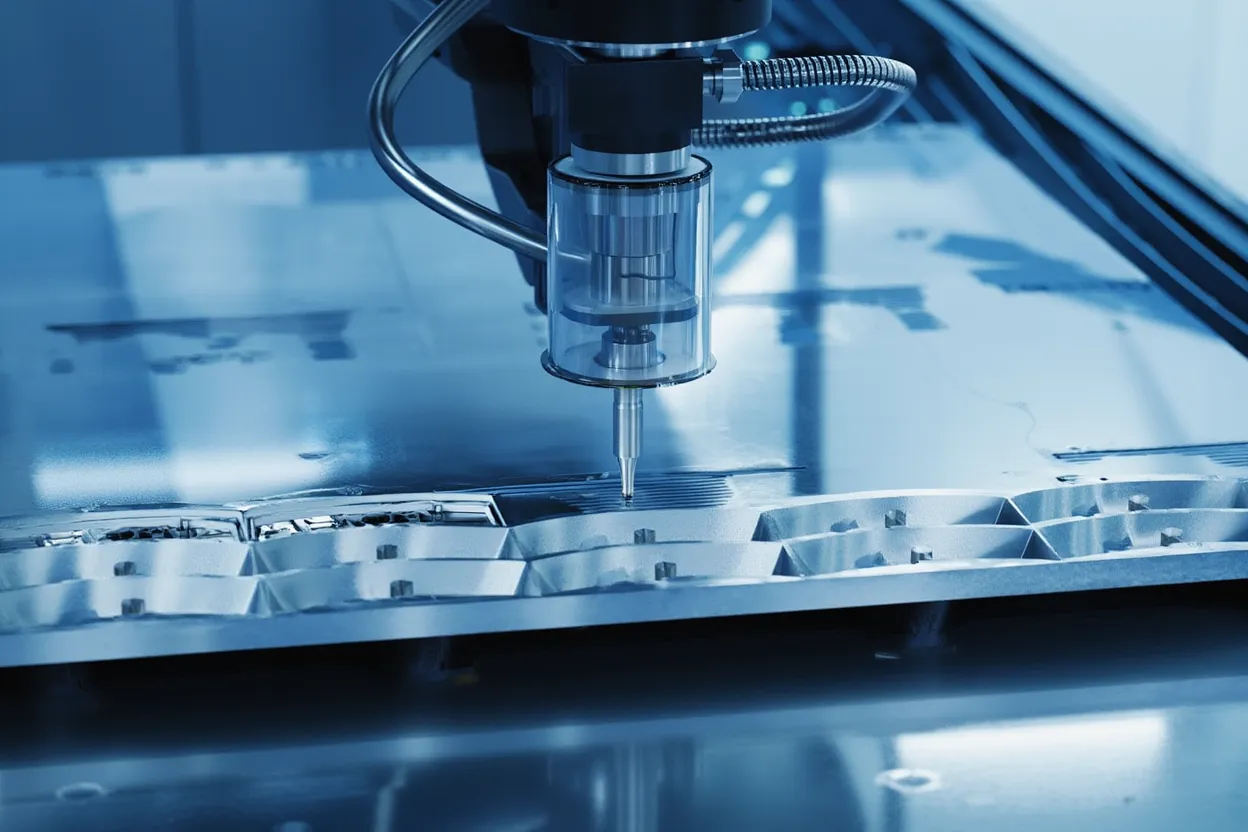

Принцип гидроабразивной резки — как это работает
Принцип работы установки гидроабразивной обработки заключается в преобразовании потенциальной энергии воды в кинетическую энергию абразивной струи. Процесс состоит из нескольких шагов.
- Создание высокого давления. Насос-мультипликатор сжимает воду до 3000–6000 атмосфер.
- Создание режущего потока. Сжатая жидкость выбрасывается через узкое отверстие в кристалле алмаза или сапфира. Канал сечением 0,1–0,4 мм разгоняет поток до сверхзвуковых значений.
- Смешивание с абразивом. Струя попадает в смесительную камеру. Эффект Вентури создает разрежение, которое засасывает абразив (чаще всего гранатовый песок) из специального бункера.
- Фокусировка и ускорение. Смесь воды и абразива проходит через второе, фокусирующее сопло из твердого сплава. Здесь поток формируется и разгоняется до 1000 м/с.
- Процесс реза. Сфокусированная струя с частицами абразива с огромной скоростью воздействуют на объект, разрушая его и вынося частицы из зоны реза, что является ключевым принципом гидроабразивной технологии.
Система числового программного управления (ЧПУ) управляет движением режущей головки. Это дает точность траектории до 0,05 мм.
Этапы гидроабразивной обработки
Технология ГАР состоит из последовательных операций. Каждая из них гарантирует высокую точность и стабильность результата.
- Подготовка. Инженер загружает электронный чертеж в формате DXF или DWG в систему ЧПУ станка. Он задает программу резки: тип материала, его толщину и требуемое качество поверхности.

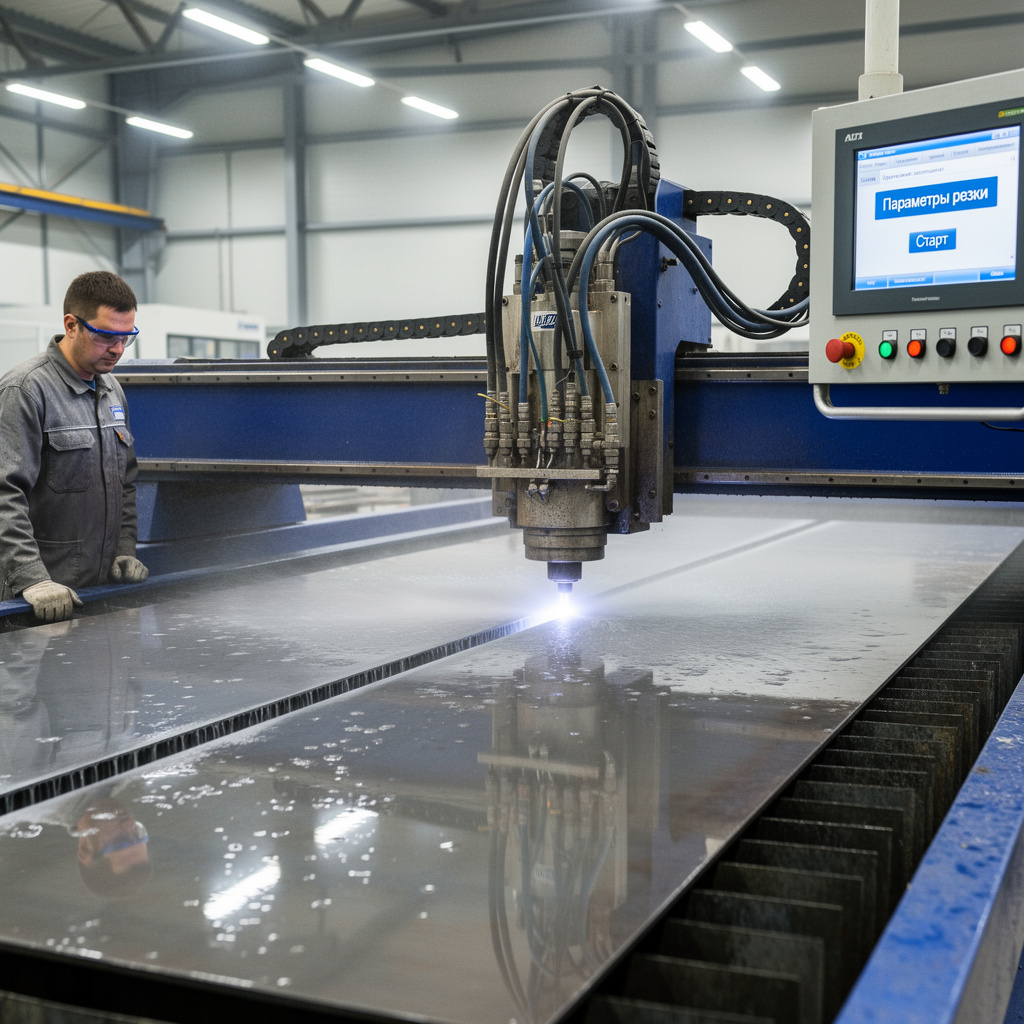

- Закрепление заготовки. Лист металла или другой объект фиксируется на рабочем столе станка. Стол находится в ванне с водой, которая гасит энергию струи.
- Запуск программы оператором. Режущая головка автоматически перемещается по заданной траектории, выполняя раскрой. Процесс полностью автоматизирован и не требует постоянного вмешательства.
- Контроль. Готовое изделие извлекают со стола. Специалист отдела технического контроля проверяет его геометрию и размеры на соответствие чертежу и стандартам.
Преимущества и недостатки технологии
Как и любая технология, гидрорезка имеет свои сильные и слабые стороны. Понимание этих особенностей помогает выбрать лучший метод металлообработки для конкретной задачи.
Преимущества:
- Нет термического воздействия. Температура в зоне реза не превышает 60–90 °C. Это исключает оплавление, изменение структуры металла, внутреннее напряжение и подкаливание кромки.
- Универсальность. Технология подходит для раскроя черных, нержавеющих и цветных металлов, титана, камня, стекла, керамики, композитов, резины.
- Высокое качество реза. Кромка получается чистой, без заусенцев и наплывов. Это часто устраняет необходимость в последующей механической обработке.
- Раскрой толстых заготовок. ГАР режет металлы сечением до 300 мм и более, сохраняя перпендикулярность стенок.
- Экологическая безопасность. Процесс не создает вредных испарений и газов. В качестве абразива используют инертный гранатовый песок.
Недостатки:
- Относительно невысокая скорость. При раскрое тонколистового металла (до 5 мм) ГАР уступает по скорости лазерной и плазменной нарезке.
- Стоимость расходников. Процесс требует постоянного расхода абразива и периодической замены изнашиваемых частей, таких как сопла и уплотнения.
- Конусность реза. На массивных заготовках может возникать небольшая конусность кромки. Ее уменьшают с помощью современных станков с динамическим наклоном головки.
Качество реза: точность и чистота гидроабразивной технологии
Качество поверхности реза — главный параметр гидроабразивной обработки. Оно зависит от скорости перемещения режущей головки. Чем ниже скорость, тем более гладкой будет поверхность среза.
Отсутствие нагрева гарантирует, что физические и химические свойства обрабатываемого объекта остаются неизменными. Это важно при работе с легированными сталями, титановыми сплавами и композитами, которые чувствительны к нагреву. Детали, вырезанные с помощью ГАР, не имеют зоны термического влияния (ЗТВ). Их можно сразу передавать на следующий этап производства, например, на сварку, без дополнительной подготовки кромки.
Области применения
Универсальность и безупречная точность делают данную технологию востребованной в самых разных отраслях.
- Машиностроение и металлообработка. Изготовление фланцев, шестерен, рычагов, кронштейнов и других компонентов с точной геометрией.
- Авиакосмическая отрасль. Раскрой титановых сплавов, алюминия и композитных структур для элементов фюзеляжа и силовых конструкций.
- Судостроение. Резка толстолистовой стали для корпусных элементов судов.
- Строительство и архитектура. Фигурная резка натурального и искусственного камня, керамогранита, стекла, создание декоративных металлических панелей и элементов фасадов.
- Приборостроение. Производство высокоточных деталей для корпусов и шасси электронных приборов.
Почему выбирают ПК «Антей»
Производственная компания «Антей» выполняет заказы на гидроабразивную резку металла на современном оборудовании. Мы гарантируем точное соответствие изготовленных элементов требованиям заказчика и отраслевым стандартам.
- Современный парк станков. Станки с числовым программным управлением гарантируют позиционирование с погрешностью не более 0,05 мм и безупречное качество среза.
- Соответствие ГОСТ. Продукция изготавливается по стандартам ГОСТ, СНиП и СП, к ней прилагается полный комплект исполнительной и сопроводительной документации.
- Подтвержденный опыт. Наш опыт подтвержден более чем 100 успешно выполненными проектами для строительных, производственных и промышленных компаний.
- Квалифицированный персонал. В штате работают инженеры и операторы с опытом работы на станках ЧПУ более 5 лет.
- Гибкие условия. Работаем как с разовыми заказами на изготовление отдельных единиц, так и заключаем долгосрочные контракты на серийное производство.
Часто задаваемые вопросы о гидроабразивной технологии
Какие материалы можно резать?
Мы обрабатываем черные и нержавеющие стали, алюминиевые и титановые сплавы, медь, латунь, бронзу. Также режем камень, керамогранит, стекло, резину и композиты.
Какая максимальная толщина реза?
Наше оборудование режет сталь до 300 миллиметров. Максимальная толщина зависит от конкретного материала. Для уточнения свяжитесь с менеджером.
Что нужно предоставить для расчета стоимости?
Для точного и быстрого расчета нужен чертеж детали в векторном формате (DXF, DWG), информация о типе и толщине материала, а также требуемое количество изделий.
