Гидроабразивная резка резины в Санкт-Петербурге

Цены на резку резины

В таблице приведены ориентировочные расценки гидроабразивной резки за погонный метр. Итоговая стоимость резки рассчитывается по конкретному макету: кроме физических параметров и общей длины контура учитываются геометрия, количество изделий, внутренние отверстия, врезания и требования к сроку изготовления.

Прайс помогает предварительно оценить заказ, но не заменяет расчёт по файлу. Цена зависит от отверстий, внутренних контуров, врезаний, сырья и срочности. Минимальную сумму уточняют при оформлении заявки.

Что влияет на стоимость гидрорезки резины

• Свойства резины. Для гидроабразивной обработки учитываются плотность, твёрдость и структура заготовки.
• Контуры и врезания. Расчёт резки включает наружные линии, отверстия и отдельные точки входа струи.
• Геометрия. Узкие перемычки и мелкие элементы проверяют на технологичность.
• Тираж и раскладка. Раскладка заготовок влияет на отходы и стоимость партии.
• Подготовка и срок. Отдельно учитывают корректировку макета и срочность.

Какие изделия вырезают из листовой резины

Гидроабразивный метод подходит для точной резки двухмерных контуров без изготовления вырубного штампа. На станке с ЧПУ вырезают:

• прокладки, кольца, шайбы и уплотнения;
• защитные накладки, вкладыши и демпферы;
• технические заготовки с отверстиями и внутренними контурами;
• единичные образцы и серийные изделия.

Резку пористой, губчатой и резинотканевой резины, а также заготовок с клеевым слоем или кордом оценивают отдельно.

Чистая вода или вода с абразивом

При гидроабразивной резке мягкие заготовки часто режут струёй чистой воды, а для твёрдых и многослойных заготовок применяют абразив. Гидроабразивный режим подбирают с учётом состава резины и оснащения станка. Для армированной, пористой и многослойной резины рекомендуется пробный рез, чтобы оценить кромку, расслоение и стабильность геометрии.

Точность резки технической резины

На точность гидроабразивной резки влияют не только параметры станка: мягкая резина растягивается при закреплении, провисает между опорами и восстанавливает форму после снятия. Учитываются габариты заготовки, твёрдость по Шору, пористость, армирование и способ фиксации.

При резке толстой резины возможна конусность реза. Поэтому критические параметры и допуски указывают в задании и согласуют до изготовления партии. ISO 3302-1 устанавливает классы допусков для ряда резиновых изделий, но не применяется автоматически ко всем вырезанным деталям.

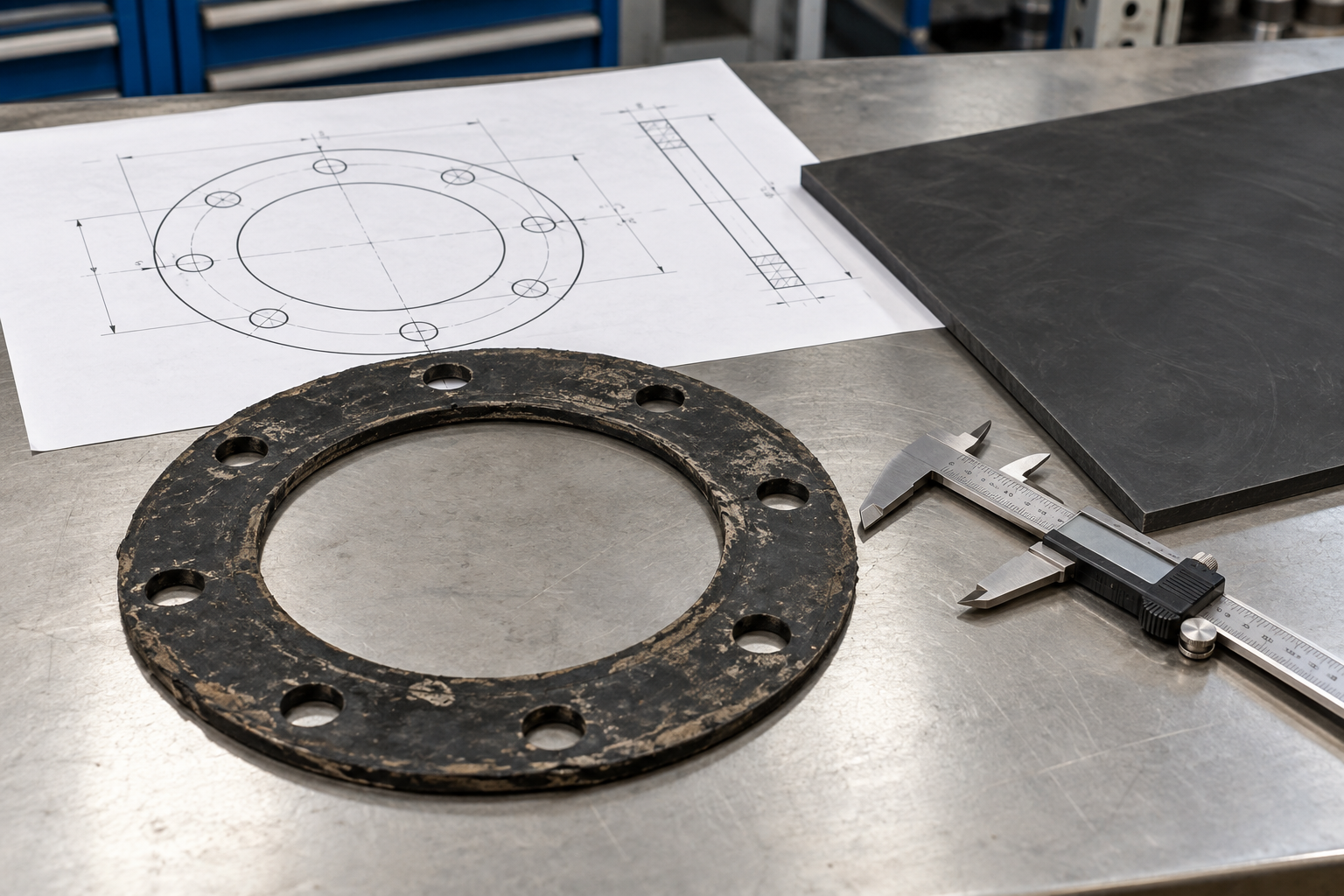

Резка резины для прокладок

Для гидроабразивной резки прокладки важно выбрать подходящую марку материала. ГОСТ 7338-90 распространяется на вулканизованные резиновые и резинотканевые пластины, используемые в том числе для уплотнений неподвижных соединений. В стандарте приведены марки ТМКЩ, АМС и МБС, различающиеся назначением и стойкостью к рабочим средам.

Фраза «резина по ГОСТ» сама по себе недостаточна. Для подбора необходимо указать:

• рабочую среду — воду, воздух, масло, топливо или химический раствор;
• минимальную и максимальную температуру;
• давление в соединении;
• требуемую толщину и твёрдость материала;
• назначение и условия монтажа детали;
• критические параметры и допуски.

Для плоских эластичных прокладок фланцевых соединений применяют размеры и исполнения по ГОСТ 15180-86. Материал заготовки, конструкцию соединения и эксплуатационные параметры всё равно согласуют отдельно.

Что прислать для расчёта

• DXF или DWG в масштабе 1:1; при их отсутствии — PDF или эскиз с размерами;
• количество деталей и желаемый срок;
• марку, толщину, твёрдость и структуру резины;
• размер доступного листа и информацию, чей материал используется;
• рабочую среду, температуру и давление, если изготавливается прокладка;
• обозначение критических размеров и допусков;
• требования к упаковке, доставке или самовывозу.

Перед запуском гидроабразивной установки проверяются замкнутость контуров, дублирующиеся линии, масштаб и возможность изготовления узких перемычек. При отсутствии готовой документации заказ можно рассчитать по эскизу после подготовки векторного макета.

Преимущества гидроабразивной резки резины

Резка по программе ЧПУ подходит для контуров, которые сложно воспроизвести ручным инструментом, и позволяет повторно выпускать партии по одному цифровому макету. Холодный способ обработки не создаёт зоны термического влияния и оплавленной кромки.
