Каким способом сваривают толстый алюминий?
Для сварки алюминиевых изделий с большой толщиной применяют автоматическую сварку полуоткрытой дугой. В случае, если швы расположены вертикально, используют дуговую сварку в инертной среде. При работах с большим током задействуют крупные горелки с водяным охлаждением.

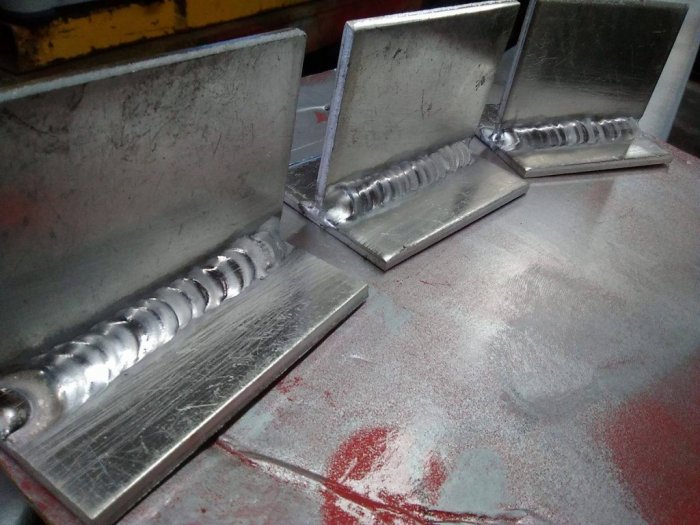

Аргонодуговая сварка толстого алюминия
Соединение в среде аргона проводят с общим и местным подогревом, температура которого должна быть на одном уровне от начала и до конца процесса. Подогрев необходим для снижения высокой скорости охлаждения по причине высокой теплопроводности металла. Охлаждение замедляет процесс сварки и ухудшает качество шва.
Особенности процесса
Перед проведением работ поверхность кромок и прутка очищают от загрязнений. Для предупреждения дефектов используют частые прихватки, которые затем удаляют. Для равномерного охлаждения между металлом и рабочей поверхностью кладут асбестовые листы.
Источником питания являются один или два параллельно соединенных трансформатора и осциллятор. Для ручной сварки применяют электроды диаметром 8 мм, для механизированной — 20 мм.
Для повышения производительности сварки электродом применяют трехфазную дугу, которая позволит сварить алюминий толщиной до 30 мм за один проход.
Длина дуги влияет на соотношение между скоростью и током сварки: чем выше длина дуги, тем выше может быть ток. Например, для металла толщиной 25 мм, скорость сварки составляет 20 см/мин при длине дуги 8 мм и диаметре электрода 13 мм. Максимальный сварочный ток составляет 725 а. При изменении длины дуги до 13 мм, можно подавать ток до 750 а.
