      Радиус гиба листового металла

      Радиус гиба листового металла
      20 июля 2023 0:00
      // Гибка листового металла

      Радиус гиба листового металла рассчитывают мастера, выполняющие гибку металлических заготовок на станках с ЧПУ. Это один из самых востребованных видов металлообработки в нашей компании в Санкт-Петербурге.

      Гибка позволяет изготавливать неразъемные детали всевозможных конфигураций, с элементами, находящимися в разных плоскостях. Гиб при этом представляет собой формирование угла (скругленного, имеющего радиус), в области которого металл легко может деформироваться.

      Поэтому требуется заранее знать радиус изгиба — он не должен быть меньше конкретных допустимых значений.

      Минимальное значение внутреннего радиуса гиба листового металла: в чем важность?

      Радиусную гибку стальных листов наша компания в Санкт-Петербурге применяет по запросам заказчиков неизменно широко. Ведь с помощью этого метода, который учитывает требования рельефной модификации, можно быстро изготовить разнообразные промышленные, хозяйственные, бытовые изделия:

      • Трубы
      • Карнизы, козырьки
      • Детали мебели
      • Подвесные фасадные элементы для зданий
      • Декор-детали

      Количество отходов при производстве сводится к нулю. А готовые изделия сохраняют или приобретают множество полезных качеств:

      1. Высокая прочность благодаря отсутствию стыков, швов.
      2. Неоспоримая эстетичность (резка может оставлять края неровными, сварка оставляет швы).
      3. Сопротивляемость коррозии.
      4. Невысокая себестоимость.

      Радиусную гибку по пространственному позиционированию детали делят на продольную (холодную, для относительно тонких листов) и поперечную (многоэтапную). В целом реализуют ее различными способами:

        Одноугловая, или V-образная — максимально несложная. Верхний край заготовки сжимается, нижний растягивается до достижения требуемого радиуса.

        Двухугловая, или П-образная — это одноугловая гибка, реализованная на одном изделии несколько раз.

        Многоугловая.

        Гибка-закатка — применяется при изготовлении петель, хомутов и пр. Позволяет формировать максимально плавный изгиб.

      При изготовлении каждой отдельной стандартной или нестандартной детали мастер должен ориентироваться на точные значения минимальных радиусов гиба листового металла. Иначе заготовка потеряет исходные прочностные характеристики, будет испорчена — т. е. непригодна для дальнейшего применения.

      Значение максимального радиуса гиба листового металла играет меньшую роль. При уменьшении радиуса изгиба увеличивается площадь деформации стального листа. Зато чем больше радиус, тем меньшему воздействию подвергается заготовка.

      Особенности гибочного процесса

      Напряжение, возникающее в структуре листового металла при изгибании, неоднородно: на первых этапах упругое, затем пластическое. В первую очередь изменения наблюдаются в зоне углов, а по мере приближения к краям стального листа уменьшаются. А непосредственно в зоне сгибания может возникнуть перенапряжение, результатом воздействия которого обычно является излом материала.

      При небольших радиусах изгиба максимально важно следить за балансом напряжений и деформаций в структуре стальной пластины. Необходимо тщательно соотносить величину изгиба с размерами и толщиной листа.

      При изгибании тонкого стального листа тщательный расчет радиуса гиба листового металла позволяет определить характеристики нейтрального слоя — зоны, которая находится между сжимающейся (верхней, или внутренней) и растягивающейся (нижней, внешней) частями заготовки. В ходе гибки нейтральный слой из середины или центра тяжести смещается к меньшему радиусу, в итоге меняются поперечное сечение, уменьшается толщина материала. Чем лучше учтены эти особенности, тем выше качество изгиба и прочнее готовое изделие независимо от его формы.

      Достичь такого результата может только опытный специалист, работающий на станке с ЧПУ. Он откорректирует конструкцию станка в зависимости от конфигурации готового изделия, расположит стальной лист на станке под нужным углом к направлению волокон проката, учтет фактические качественные характеристики и особенности заготовки (есть ли отжиг, шероховатости, наклеп, заусенцы) и пр.

      Таблицы радиусов гиба листового металла

      На производстве ПК «Антей» в Санкт-Петербурге мастера ориентируются на готовые справочные таблицы расчета радиусов изгиба при работе с металлом. Данные, предоставленные в таблицах, получены расчетным и эмпирическим путем.

      Их использование позволяет избежать критического перенапряжения в зоне угла изгиба и сохранить на сгибе прочность металла: помимо угла гибки, учитывается ее направление, тип металла, толщина листа и т. д.

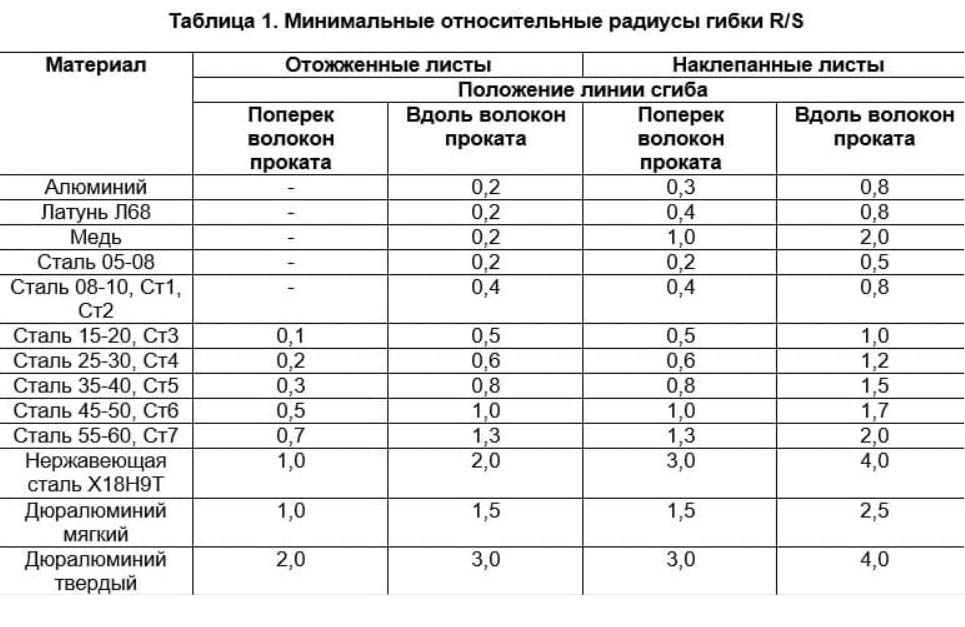

      Минимальные относительные радиусы гибки R/S
      Радиусы гибки листовой стали под углом от 0 до 60 градусов в мм

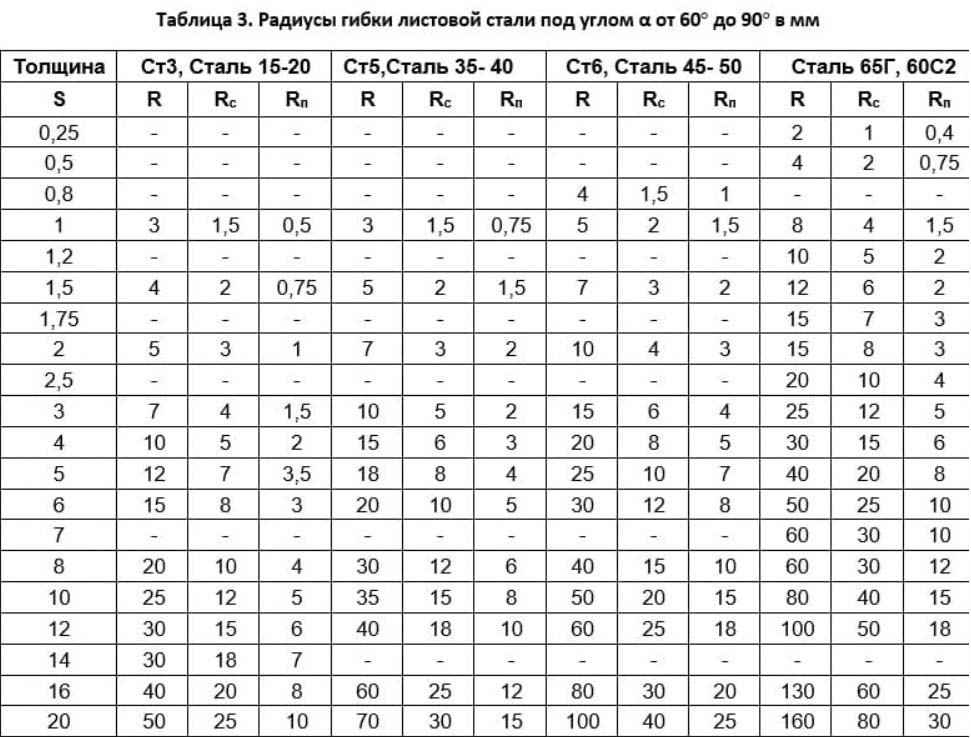

      Радиусы гибки листовой стали под углом от 60 до 90 градусов в мм

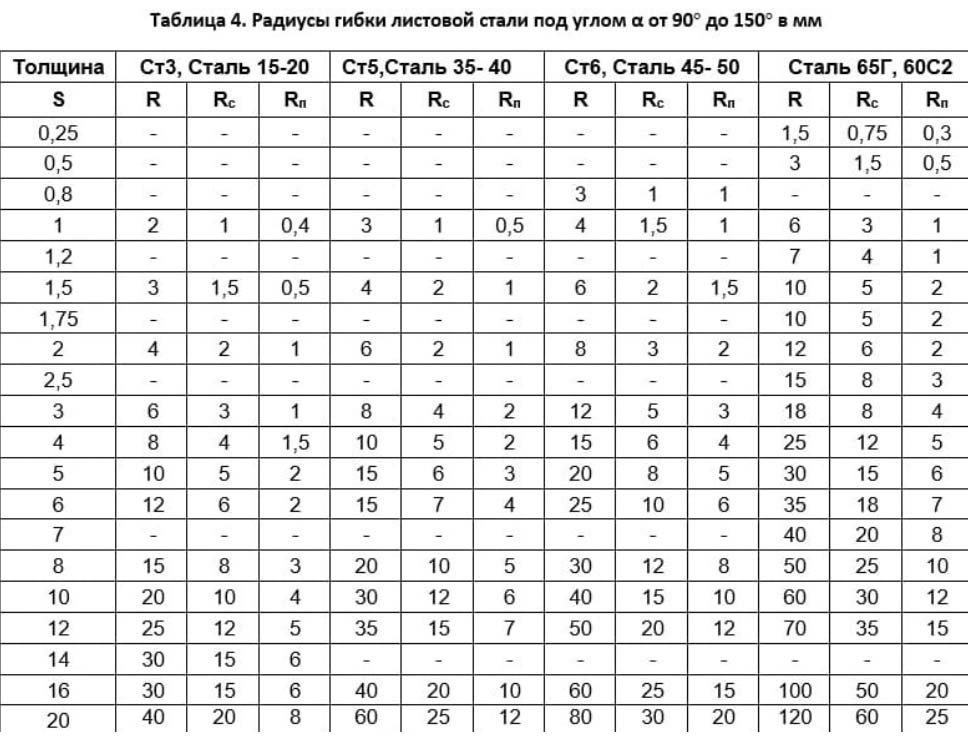

      Радиусы гибки листовой стали под углом от 90 до 150 градусов в мм

      «Антей» — производственная компания полного цикла из Санкт-Петербурга, которая не только выполняет гибку металлов, но и выполняет услуги по производству любых металлических изделий и конструкций. В комплекс работ входят все этапы от проектирования до доставки продукции на объекты заказчиков. Надежность изделий обеспечивается уровнем производственного оснащения и контроля качества, а также квалификацией опытных инженеров и мастеров.

      Доверьтесь профессионалам — сотрудничайте с ПК «Антей»!
